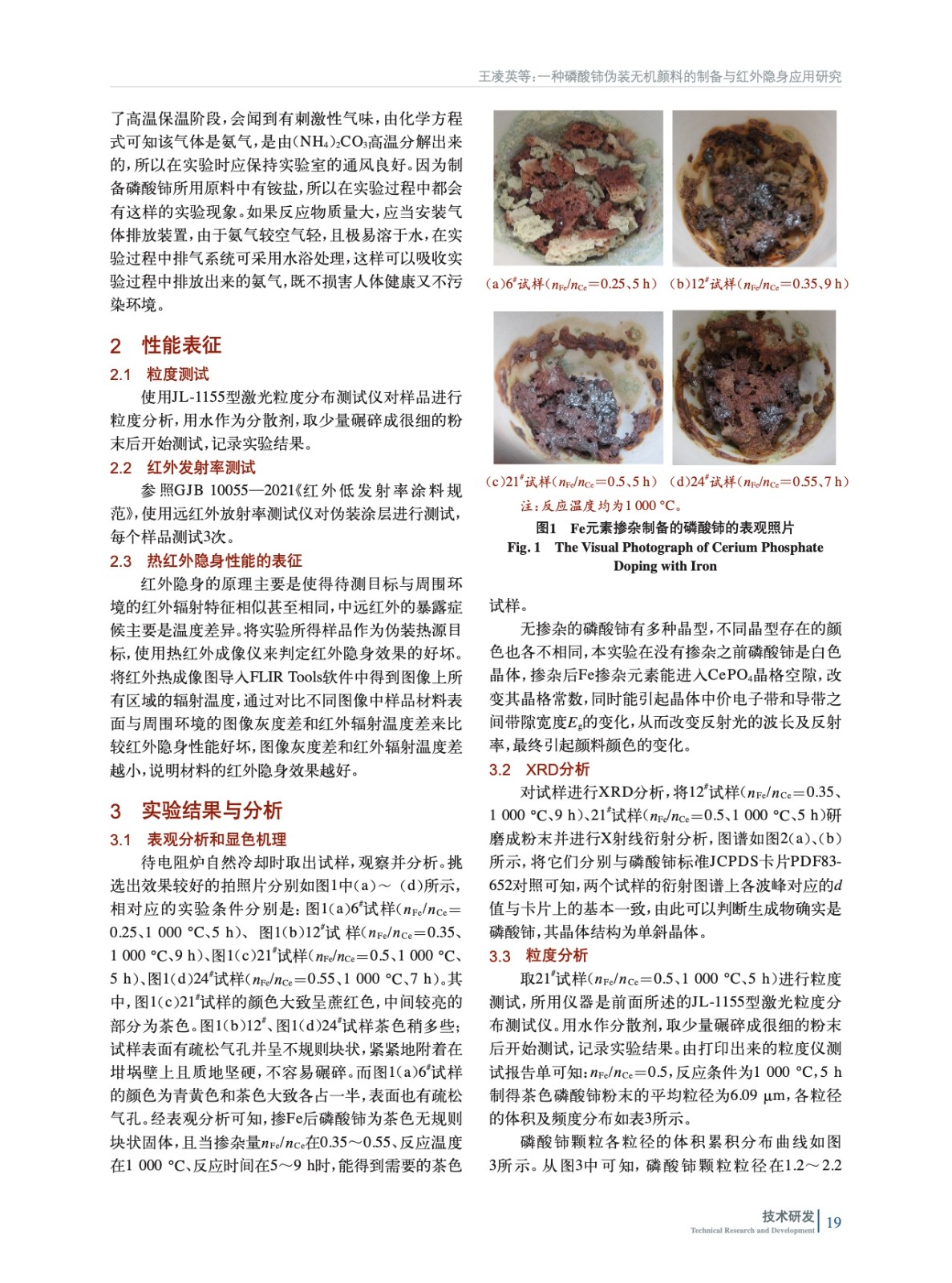

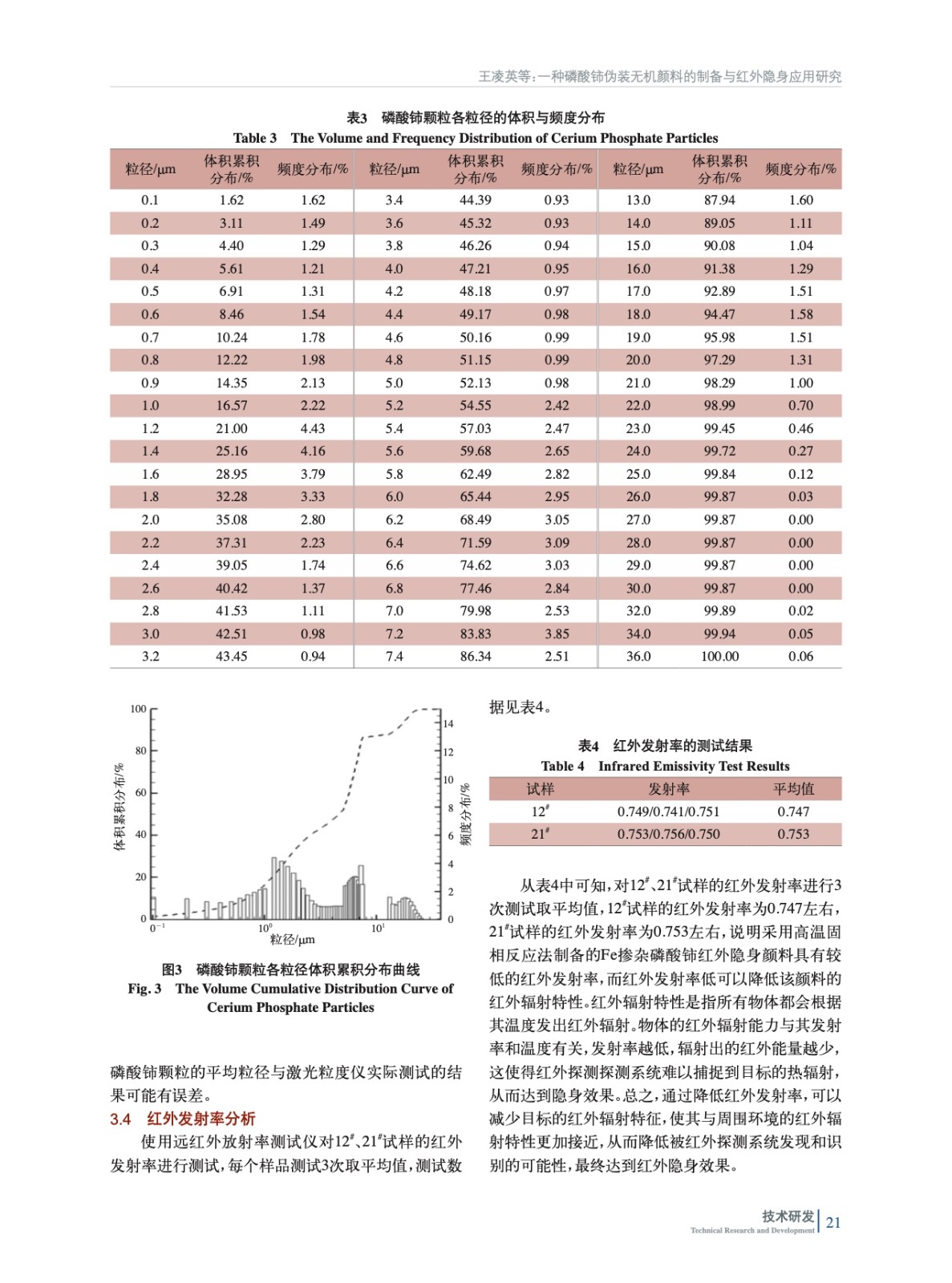

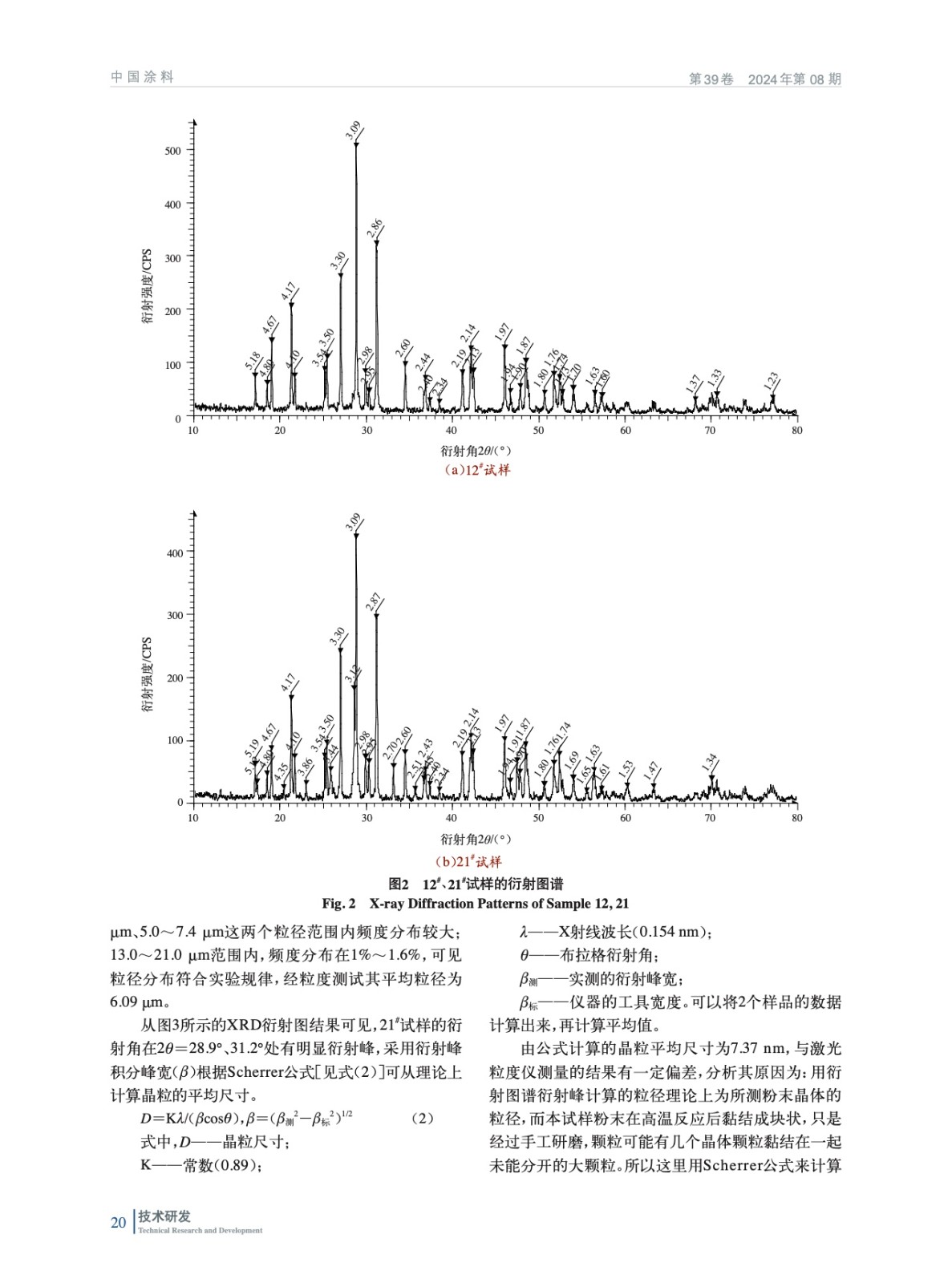

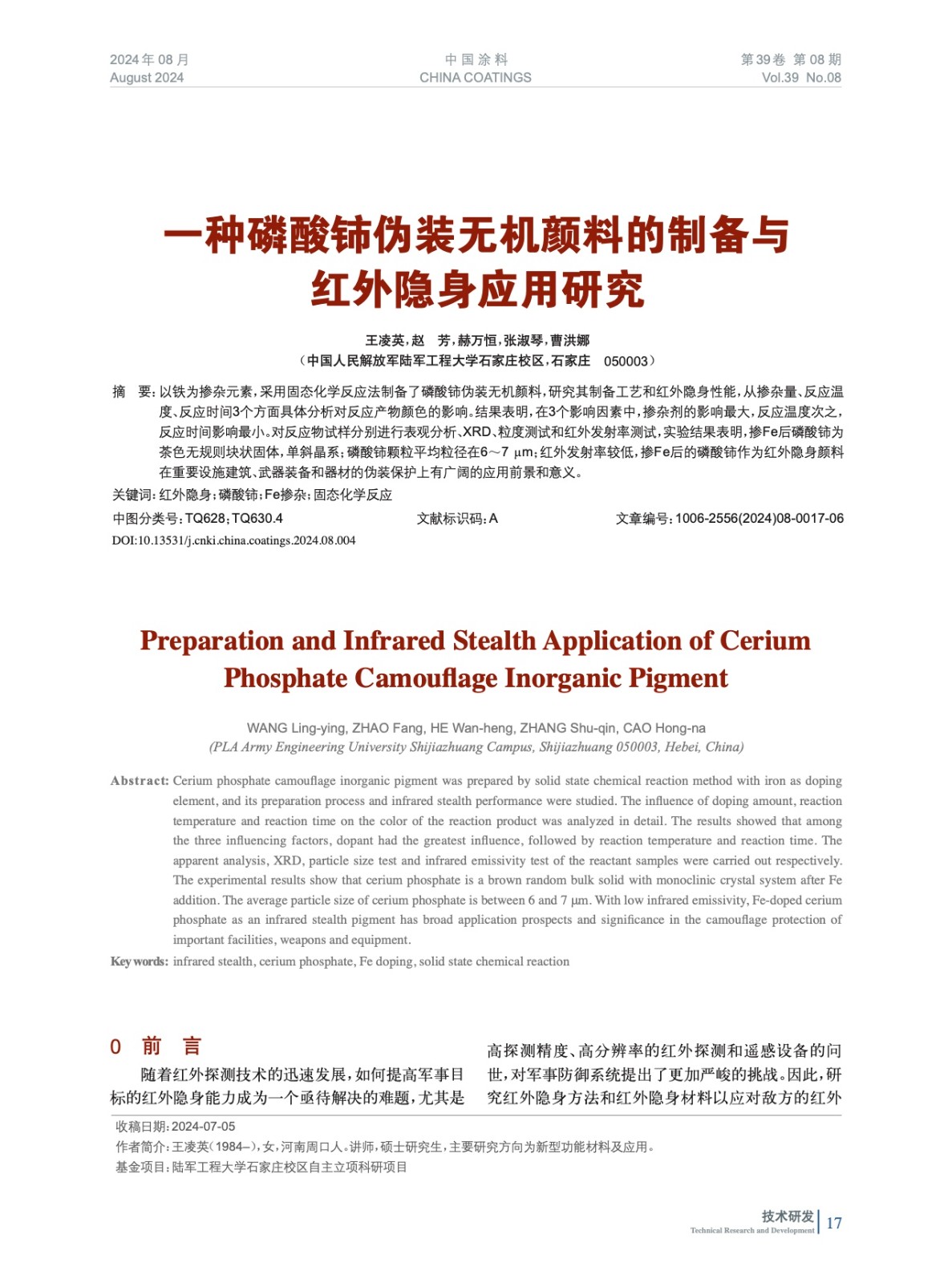

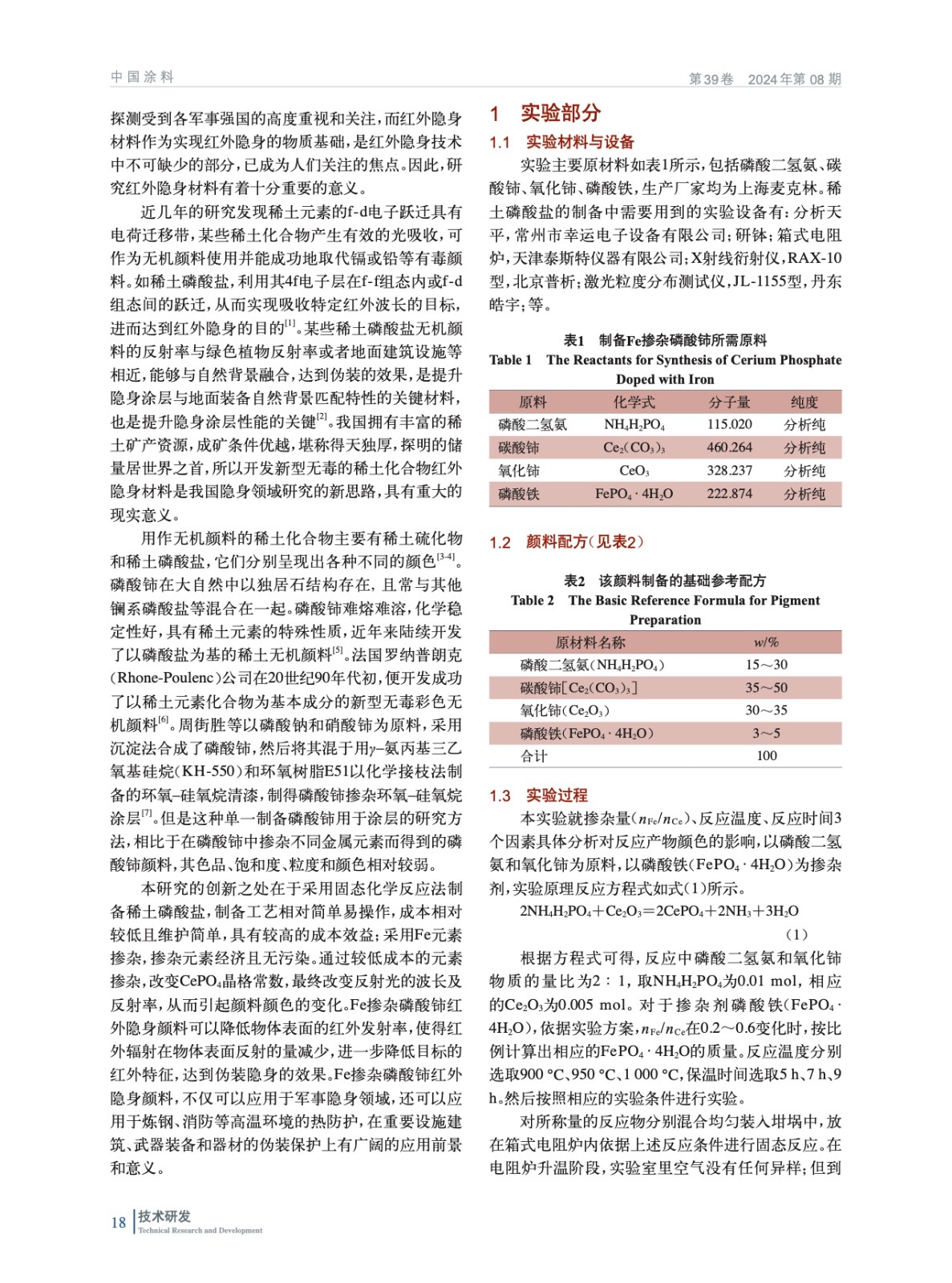

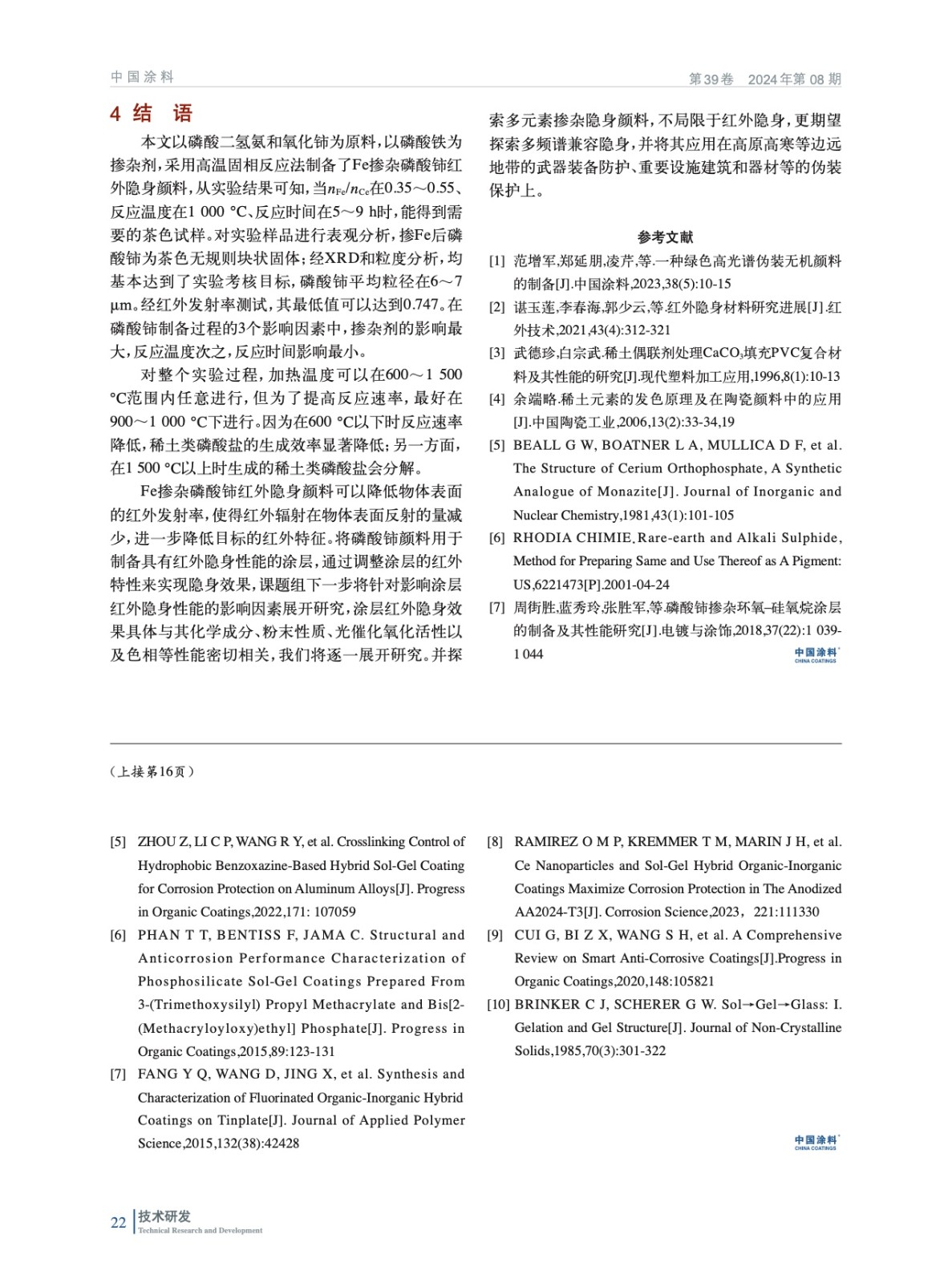

摘要：以鐵為摻雜元素，采用固態(tài)化學反應法制備了磷酸鈰偽裝無機顏料，研究其制備工藝和紅外隱身性能，從摻雜量、反應溫度、反應時間3個方面具體分析對反應產物顏色的影響。結果表明，在3個影響因素中，摻雜劑的影響最大，反應溫度次之，反應時間影響最小。對反應物試樣分別進行表觀分析、XRD、粒度測試和紅外發(fā)射率測試，實驗結果表明，摻Fe后磷酸鈰為茶色無規(guī)則塊狀固體，單斜晶系；磷酸鈰顆粒平均粒徑在6～7 μm；紅外發(fā)射率較低，摻Fe后的磷酸鈰作為紅外隱身顏料在重要設施建筑、武器裝備和器材的偽裝保護上有廣闊的應用前景和意義。
